商砼车调度管理系统以位置服务平台为基础,针对商砼车行业开发的一个行业客户端产品,包括档案管理，合同管理，区域管理，任务单管理,调度管理以及定位监控等基本功能。



一．用户类型以及权限

调度系统部署之后，在使用时，首先要理解后台用户之间的权限关系。

1.调度系统的用户是从EXLIVE位置服务平台创建的用户，用户级别最高权限为二级管理员，二级管理员可以创建多个普通监控员。

备注：二级管理员以及普通监控员可以登录调度系统，其他帐号无权限登录调度系统。

2.各个二级管理员之间的信息是独立的；

3.同一个二级管理员创建的多个普通监控员，多个普通监控员之间的信息是共享的；



二.如何获取商砼调度系统帐号？

调度系统部署之后，使用系统管理员或者一级监控员登录，创建二级管理员，这里以一级管理员登录创建二级管理为例进行说明：

一级管理员登录EXLIVE位置服务平台的操作步骤

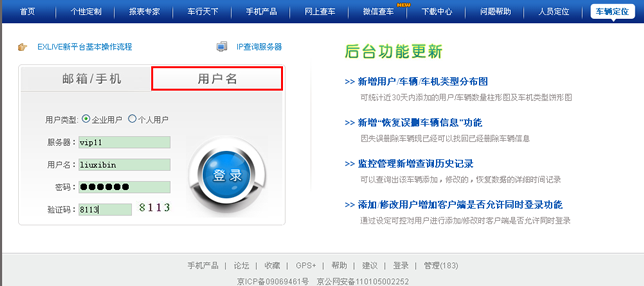

1.打开www.exlive.cn,选择--车辆定位，选择自己的服务器，用一级管理员登录系统，点击"登录"即可，如图1



2.创建客户：根据自己运营模式创建客户

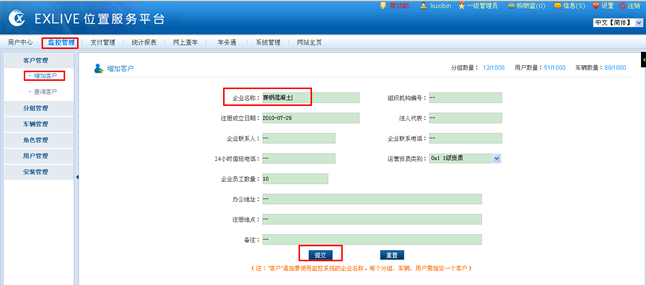

选择"监控管理—客户管理—增加客户"，填写客户基本信息，点击提交即可；如图2



3.创建二级管理员

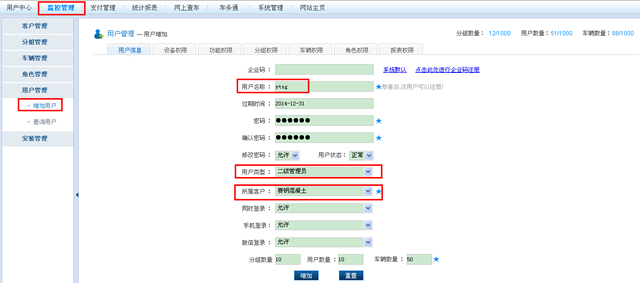

选择"监控管理—用户管理—增加用户，填写用户基本信息，选择过期时间，选择如图2创建的客户信息，点击"增加"即可，如图3

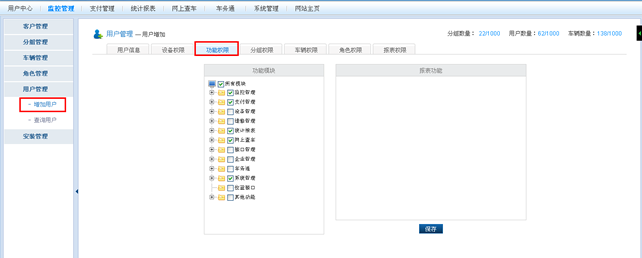

为用户分配设备权限，功能权限，根据自己需求打勾选中相应模块即可，如图4

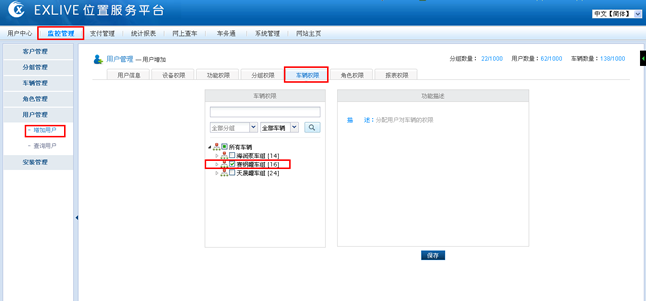

为用户分配车辆权限，如图5

备注：（调度系统车辆可以自动从EXLIVE位置服务平台获取，此例为一级管理员加车分给二级管理员车辆权限，二级管理员自己加车也可以）



三．如何登录商砼管理调度客户端？

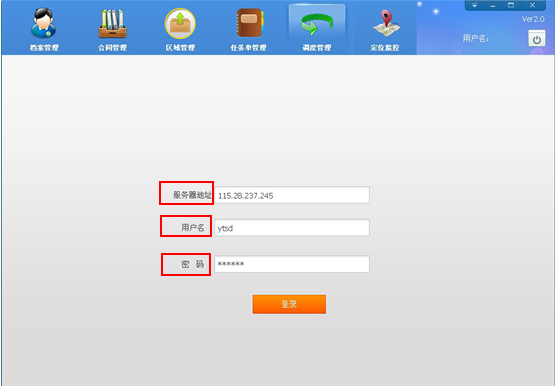

安装好调度客户端，配置好对应的服务器地址之后，点击可执行程序 ，输入图3创建的二级管理员用户名，密码，点击登录，如图6

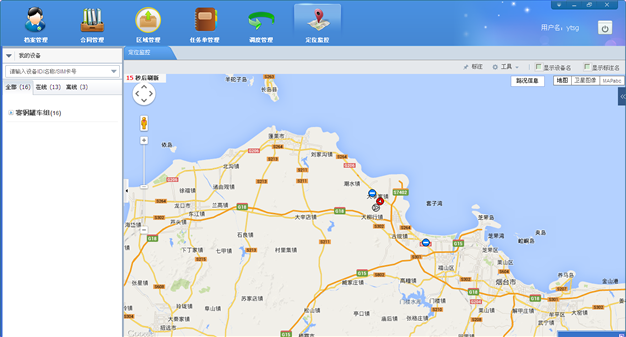

成功登录商砼调度客户端，自动监控界面，如图7



四．商砼调度客户端包括哪些内容？

商砼调度客户端包括档案管理，合同管理，区域管理，任务单管理,调度管理以及定位监控等基本功能，下面逐一进行介绍。

1. 档案管理包括：客户档案，驾驶员档案，车辆档案信息的增删改功能；

A. 客户档案包括客户信息(委托单位)的录入、修改、删除，查询等功能，有效的统计客户的相关信息；

如何增加客户，修改/删除、查询客户信息？

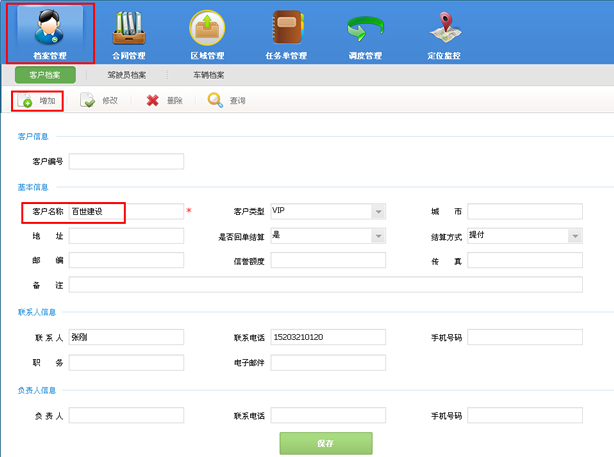

登录商砼调度客户端，选择档案管理---客户档案，点击"增加"功能按钮，填写客户信息，红色带*的为必填项，其他项可选择性填写，点击保存，即可增加客户成功，如图8

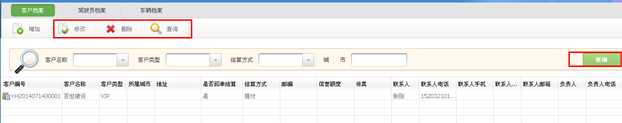

增加成功，客户信息以列表形式显示出来如图9，客户信息可以进行修改、删除，查询等功能，这里不做详细说明了



B. 驾驶员档案：驾驶员信息的录入、修改、删除，查询等功能，一辆设备可以有多个驾驶员信息的录入统计。

如何增加驾驶员，修改/删除、查询驾驶员信息？

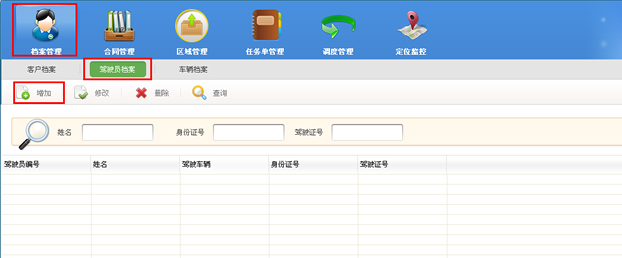

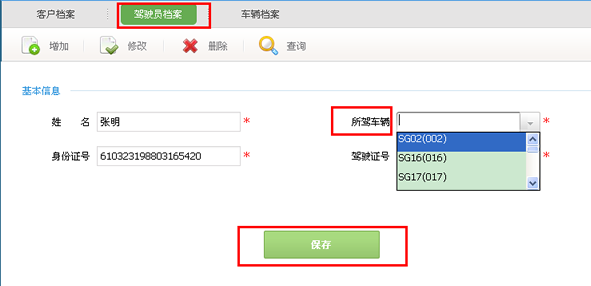

登录商砼调度客户端，选择档案管理---驾驶员档案，点击"增加"功能按钮，填写驾驶员信息，红色带*的为必填项，点击保存，即可增加客户成功，如图10，图11

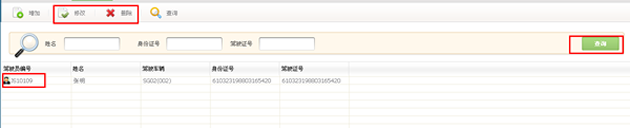

添加成功的驾驶员信息以列表形式显示出来，可以修改、删除，模糊查询等功能，如图12



C. 车辆档案：调度系统的车辆是从位置服务平台录入之后，自动获取过来的，车辆档案是来完善车辆的内部编号，核定承载方量，以及车辆类别等其他调度信息的功能模块。

如何增加内部编号？

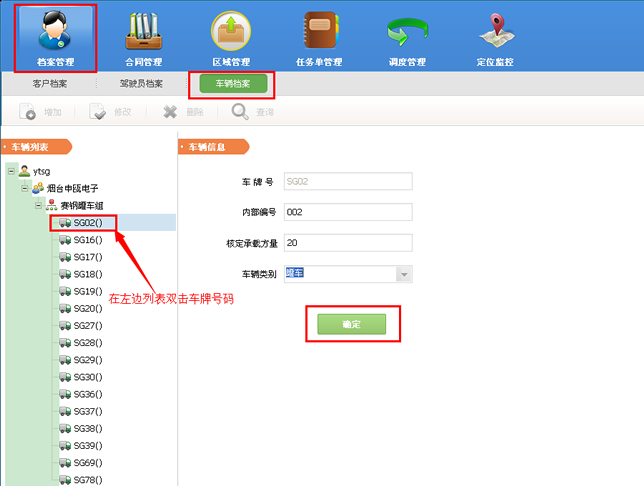

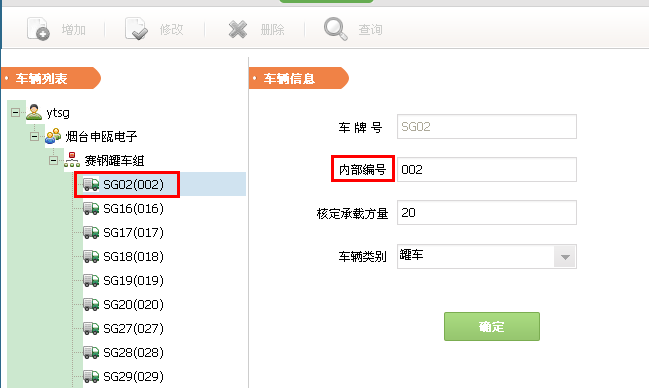

登录商砼调度客户端，选择档案管理---车辆档案，在左侧树形功能窗选择要添加内部编号的车牌号码双击，在右侧车辆信息中填写对应的内部编号，核定承载方量，车辆类别，点击确定即可增加成功，如图13



车辆档案信息完善完整如图14



2.定位监控

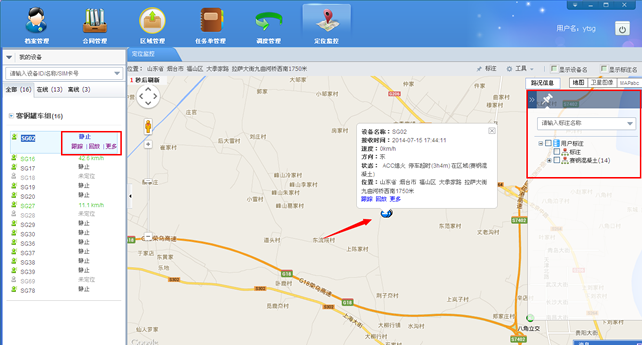

定位监控功能模块包括了对车辆的位置显示，追踪，轨迹回放，下发命令，标注管理等功能，如图15



定位监控中对车辆的位置显示，追踪，轨迹回放，下发命令这几项功能跟EXLIVE位置服务平台中的新版bs网上查车功能一致，这里不做详细说明，重点对标注管理进行说明。

A.如何在定位监控中添加厂区跟工地？

具体步骤如下：

添加厂区

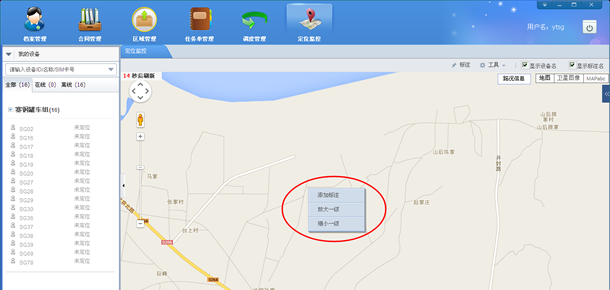

在商砼调度客户端---定位监控中，找到厂区实际位置进行标注，在地图位置点击鼠标右键，出现添加标注弹出框，如图16

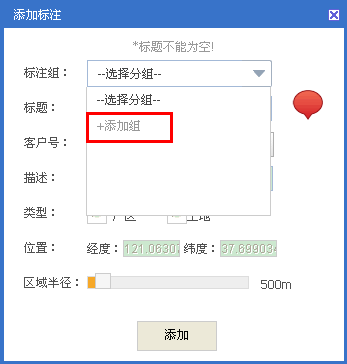

第一次添加标注时，需要先添加标注分组，在弹出的添加标注对话框中，在标注组中鼠标左击下选择添加组，如图17

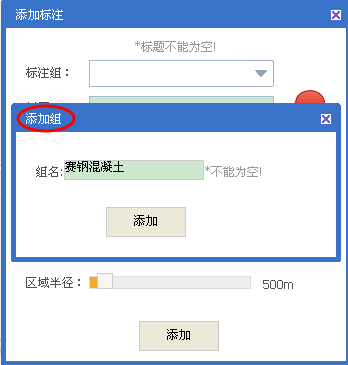

弹出"添加组"对话框，输入标注分组名称信息，点击"添加"，如图18

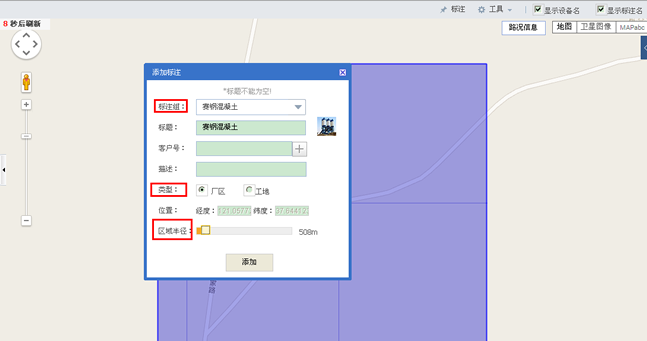

选择好所属标注分组，添加厂区，输入厂区名称，选择好标注类型，标注图标在提供列表里面自行选择，标注范围可进行拖动控制，如图19



添加工地，在地图上选择好对应的位置鼠标右键，在弹出的添加标注对话框中，输入名称，选择好标注类别，控制好范围，如图20

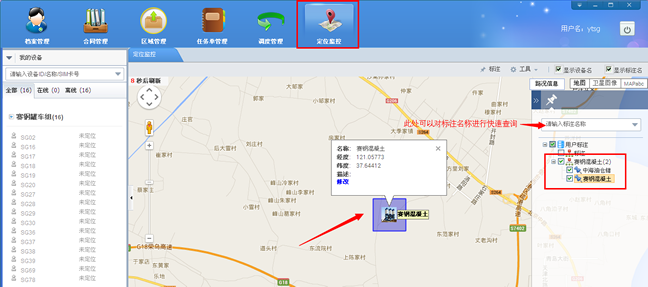

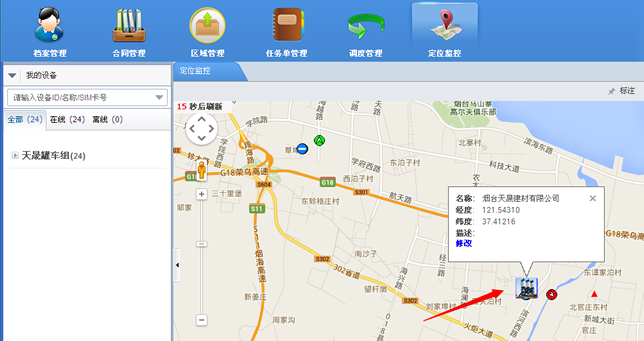

添加好的厂区跟工地，显示在地图上以及地图右侧的标注管理列表中，如图21



B.如何修改标注？

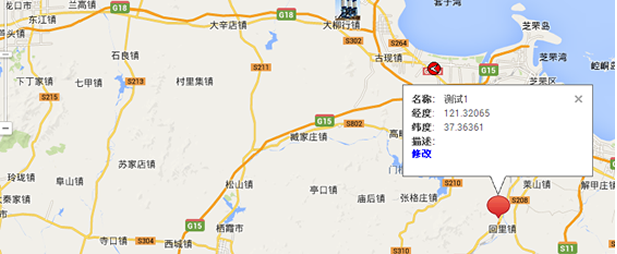

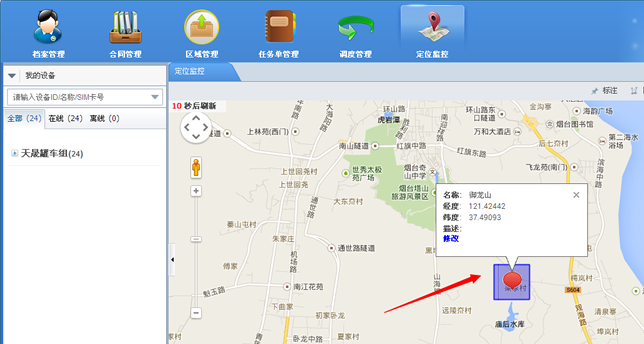

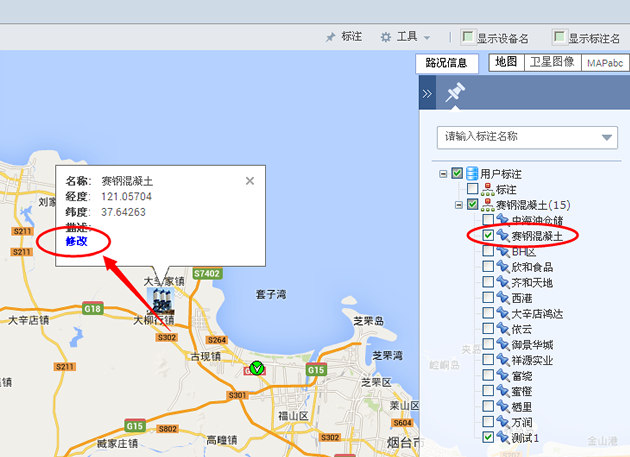

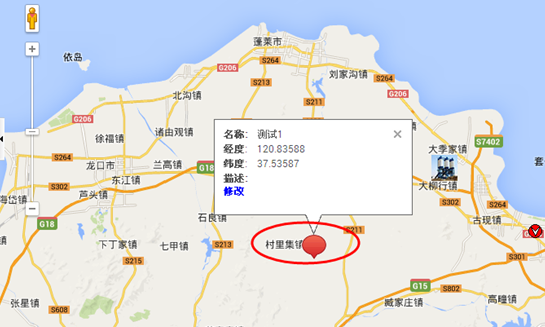

在定位监控，地图右侧标注管理中选中要修改的标注双击，在地图标注信息中选择"修改"按钮，填写修改的信息即可修改成功，如图22



标注位置画错或者需要改变，可直接鼠标左击在地图中拖动标注图标就可以改变标注的位置，点击保存即可，如图23

修改标注前标注位置

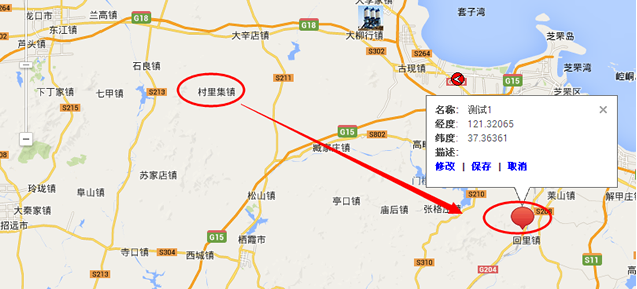

修改中，直接鼠标左击在地图中拖动标注图标移动到正确位置之后，点击保存即可，如图24



修改成功后位置，如图25



3.区域管理

区域管理显示出厂区跟工地编号，名称，属性等信息；

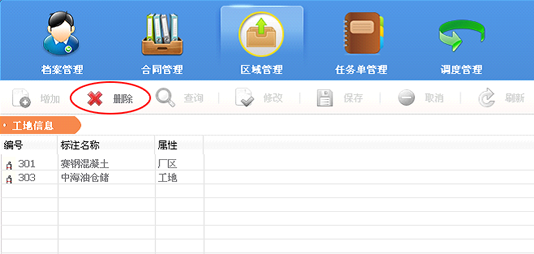

标注的删除是在区域管理里面进行删除的，如图26



4. 合同管理

合同管理主要是建立工程名称和工程施工地址，绑定客户名称（即委托单位，施工单位）的一个大的功能模块。

如何创建合同？

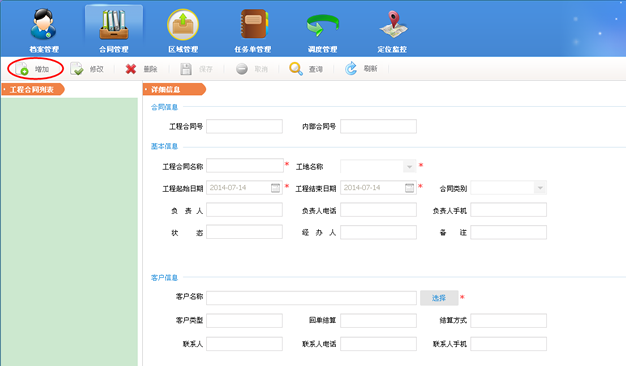

在商砼调度客户端中选择合同管理，点击"增加"按钮，如图27

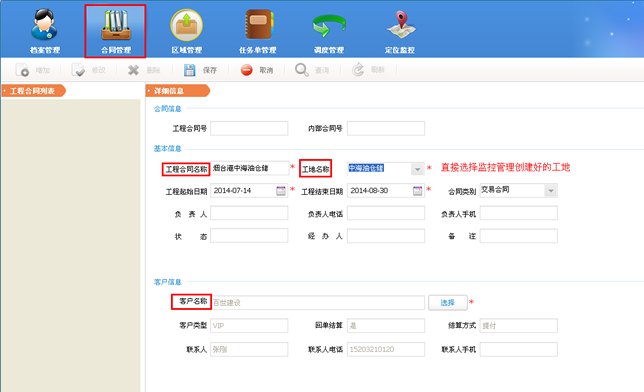

填写工程合同名称，选择定位监控中事先添加好的工地名称，选择客户管理中对应的客户名称，红色带*为必填项，填写完信息点击"保存"如图28

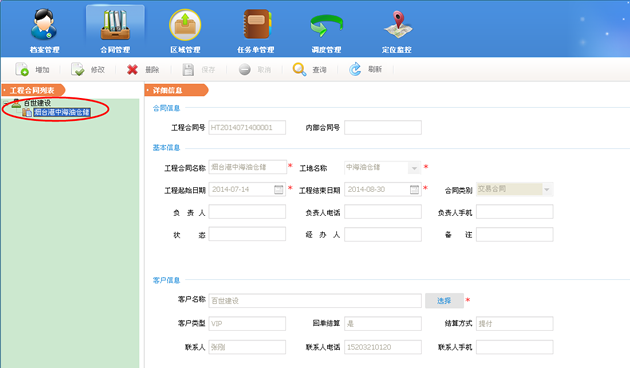

合同创建成功，现在在左侧树形列表，如图29



5.任务单管理

任务单管理是依据工程合同来建立任务单的模块，任务单内容包括工程施工部位，厂区，浇注方式，水泥强度，标号，预计方量，运距等信息，带红色*号为必填选项。

如何创建任务单？

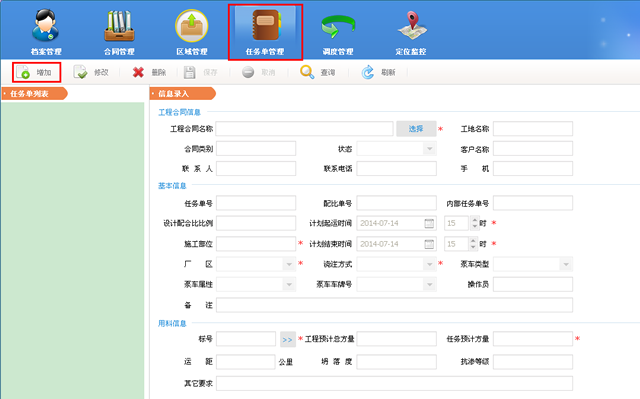

在商砼调度客户端中选择任务单管理，如图30

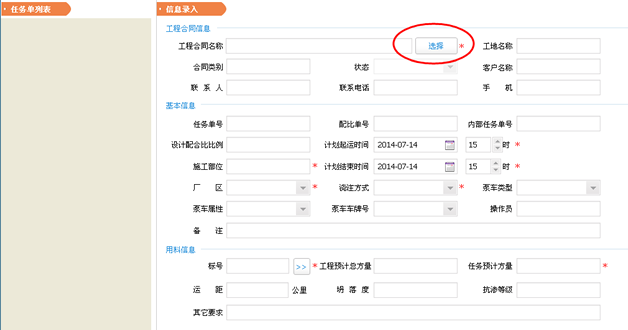

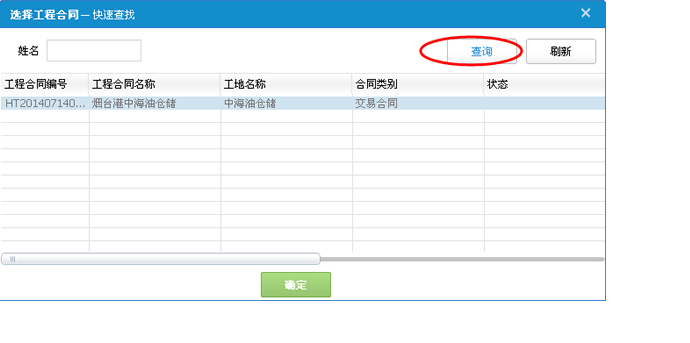

点击"增加"按钮，点击"选择"按钮，选择对应工程合同名称，如图31,32

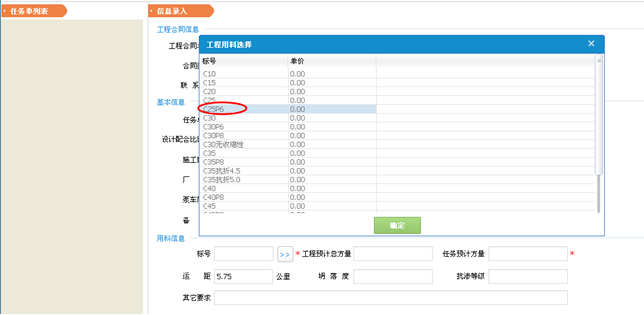

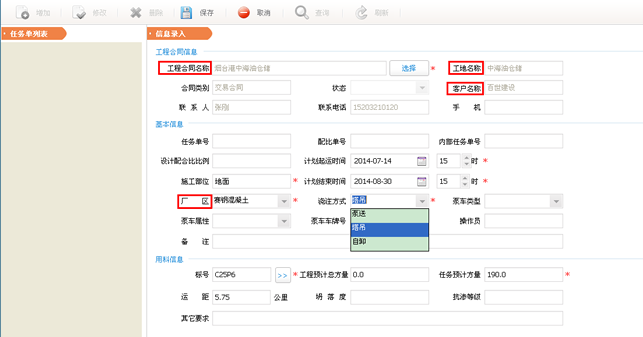

选择标号，如图33，填写好厂区，预计方量，浇筑方式等需要填写的信息，如图34

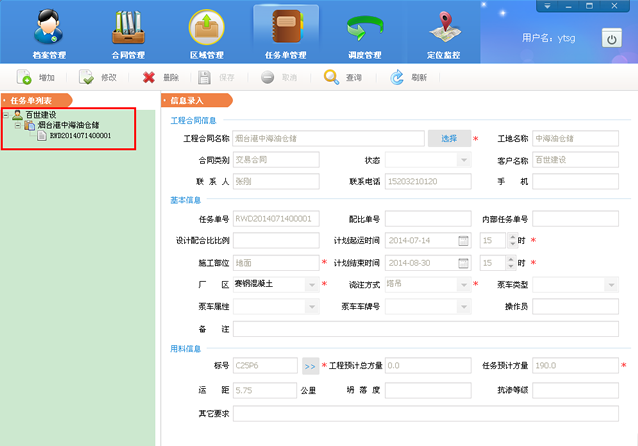

点击"保存"，任务单信息即可创建成功，任务单信息自动编号显示在界面左侧树形列表中，如图35



6.调度管理

根据车辆和物料的实时动态信息管理（位置信息，任务信息，当前运行状况，工地的车辆数量和到位状况等车辆动态综合信息），结合地图，科学的进行合理调度，满足更多的工地任务需求，最大限度减少工地压车断料的现象发生。

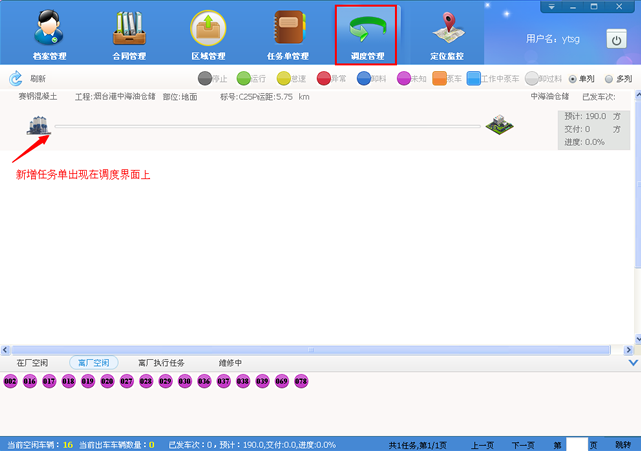

如图35创建的任务单以蚂蚁线形式显示在调度界面上，如图36



调度界面车辆图标介绍

调度系统车辆图标跟GPS系统车辆图标颜色区别如下：

深灰色：停止 绿色：运行（行驶） 黄色：怠速

红色：异常（GPS坏掉） 兰色圆形：卸料

紫色：未知（获取不到数据或者信号）

橙色方形：泵车 兰色方形：工作中泵车

浅灰色：卸过料，如下图

A.如何派单？

在调度界面在厂空闲/离厂空闲中选择空闲的车辆右键进行派单，在在厂空闲中选择车辆右键进行派单，如图37

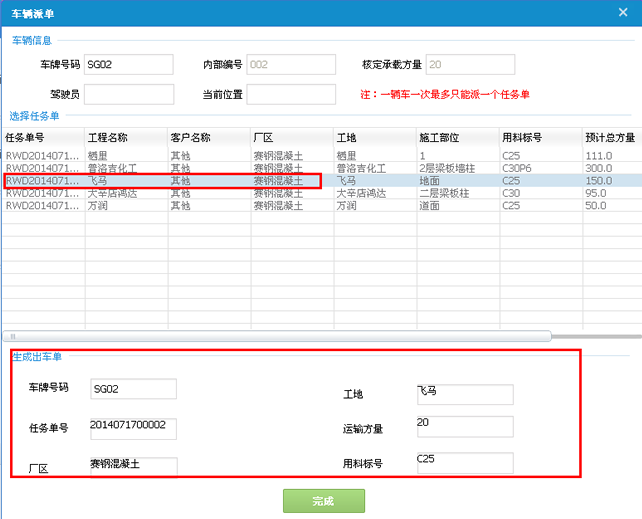

在车辆派单--选择任务单中选中任务单，如图38，



点击"完成"即可派单成功，如图39

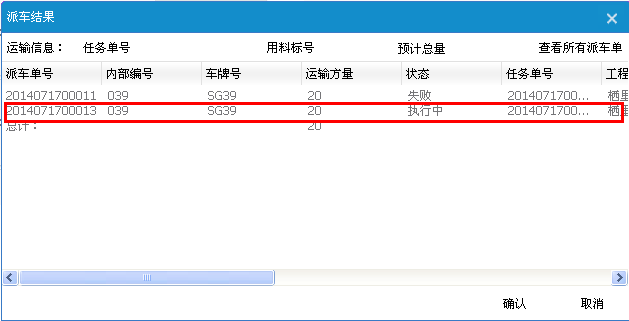

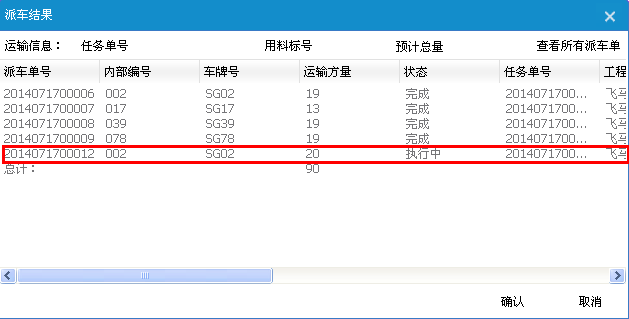

派车详细结果显示如图40

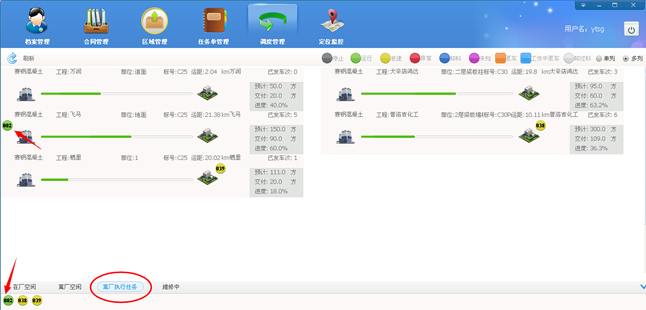

派单成功之后，车子显示在对应的任务单（蚂蚁线）上，同时车子从在厂空闲移动到离厂执行任务里面，如图41



B.如何派车？

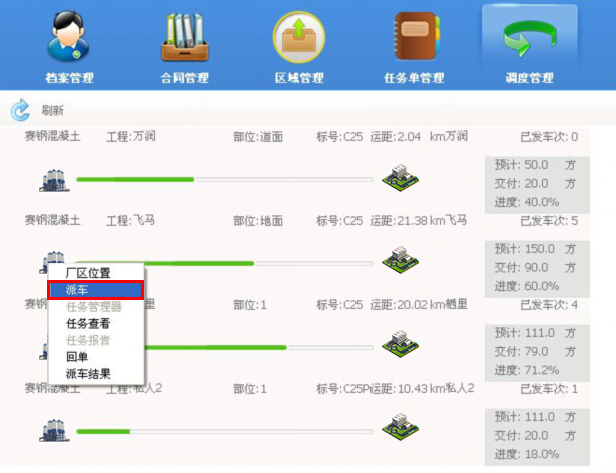

在调度管理界面，选择需要派车的任务单（蚂蚁线），点击右键选择--派车，如图42

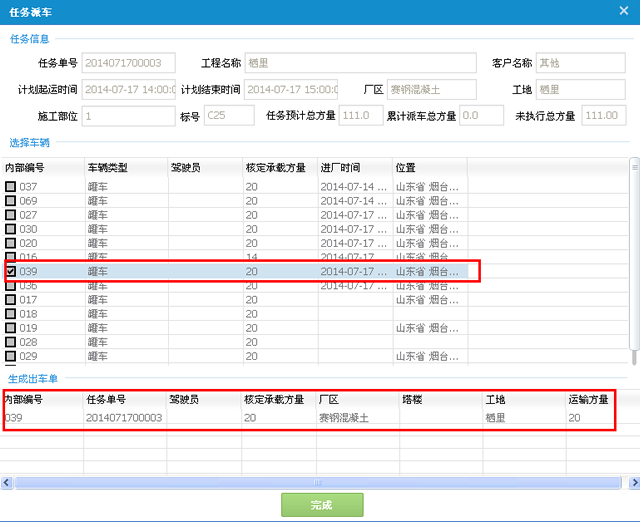

在任务派车--选择车辆中选中车辆，如图43



详细派车结果显示如图44



车显示在对应的任务单（蚂蚁线）上，如图45



C.车子正常运行执行任务

任务车辆208从厂区到工地行驶，显示在蚂蚁线上方，车子显示在离厂执行任务中，如图46

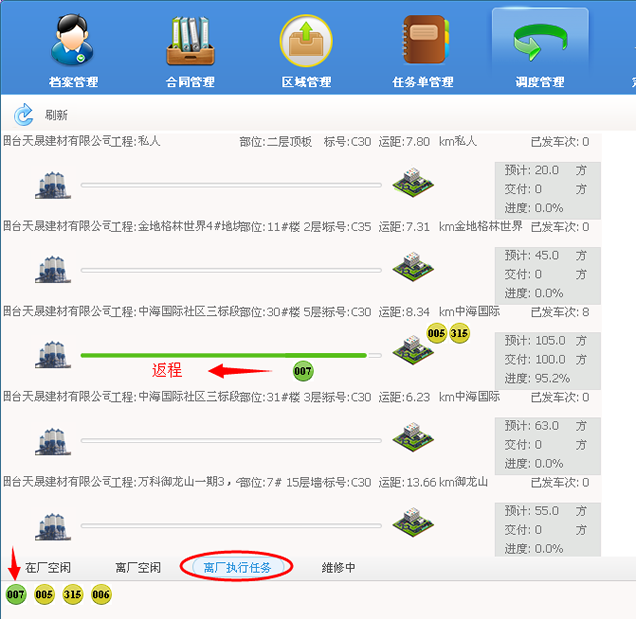

任务车辆（007）从工地做任务回厂区显示在蚂蚁线的下方行驶，如图47

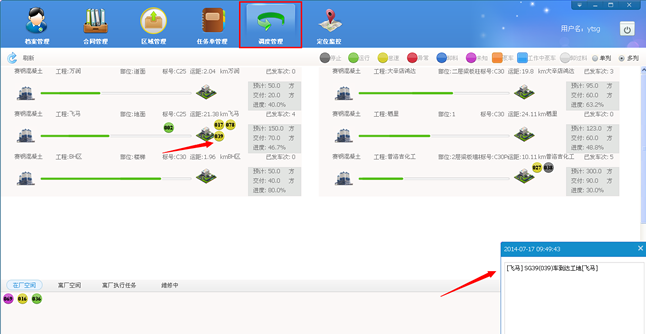

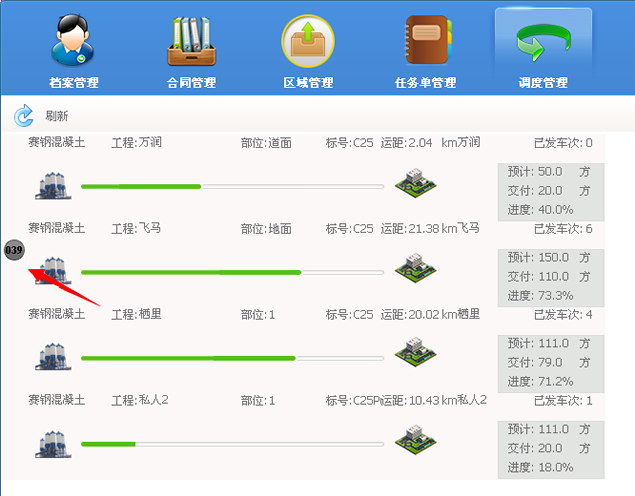

任务车辆（039）从厂区到达工地，弹出到达工地报警提示框，如图48

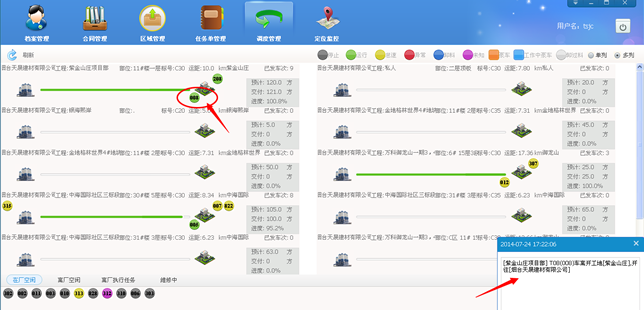

任务车辆（008），从工地卸完料开往厂区，弹出离开工地开往厂区报警提示框，如图49

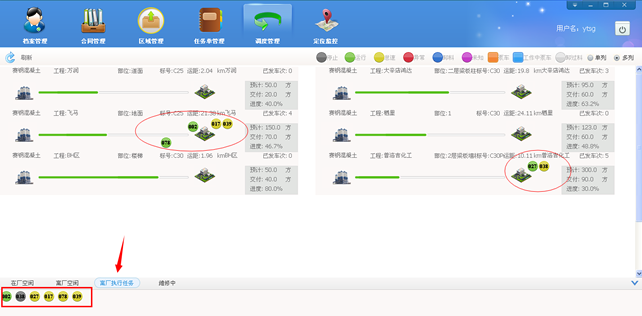

做任务的车辆显示在蚂蚁线上跟离厂执行任务里的车辆数保持一致，6辆执行任务车辆，如图50



D.车次如何计算？

车次的计算：通过车子做任务完成的状况来计算车次

派车结果中状态为执行中/完成的状态加起来就是此任务单的车次统计

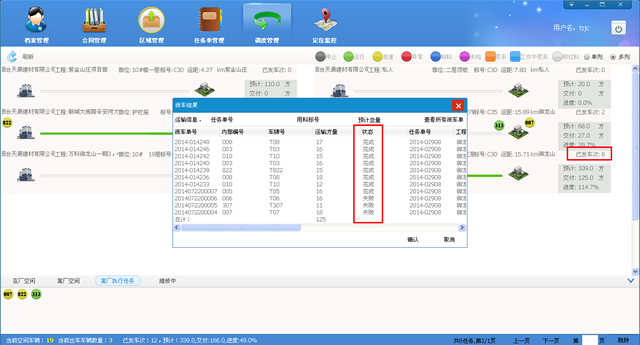

如图51，此任务单的车次为8次，派车结果中的状态为执行或者完成的累计之和就是车次



E.如何取消出车？

取消出车：取消运输单，使这个运输单作废，交付方量回到派车前；

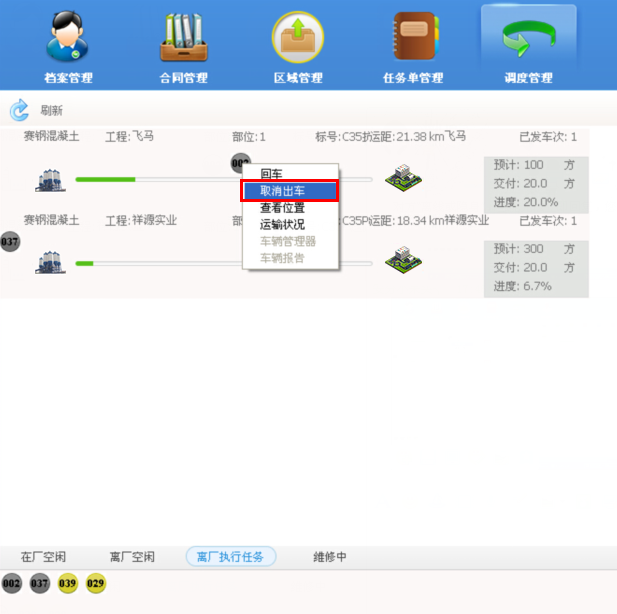

方法一：在调度界面，蚂蚁线上选择要取消出车的任务车辆，鼠标右键选择取消出车，如图52



弹出取消完成，如图53 任务车辆从离厂执行任务中移动到离厂空闲中。

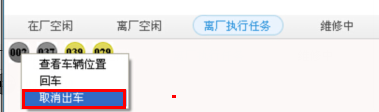

方法二：在调度界面，离厂执行任务中选择车辆右键也可以取消出车，如图54



F.如何回车？

回车：指的是手动使这个运输单完成任务（调度系统用语，用于处理特殊情况），交付方量保持住；

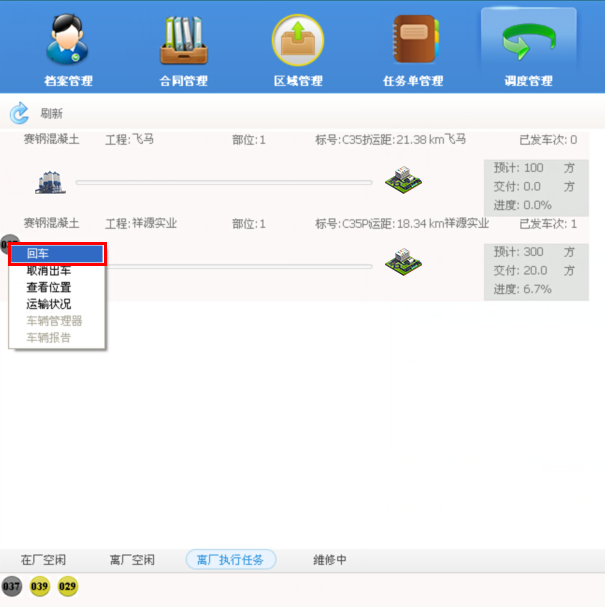

方法一： 在调度界面，蚂蚁线上选择要取消出车的任务车辆，鼠标右键选择回车，如图55

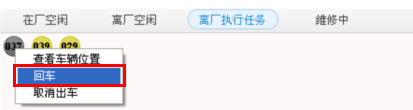

方法二：在调度界面，离厂执行任务中选择车辆右键也可以回车，如图56



G.如何回单？

回单：任务单完成的时候，结束这个任务单

回单的前提是必须结束运输单，也就是取消出车或者回车，蚂蚁线上没有做任务车辆才能成功回单；

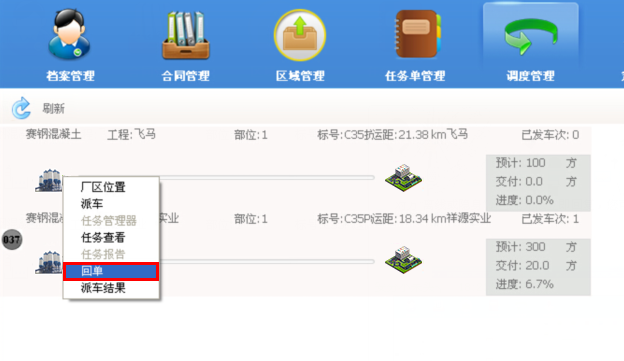

在调度界面，蚂蚁线上鼠标右键，选择回单，如图57

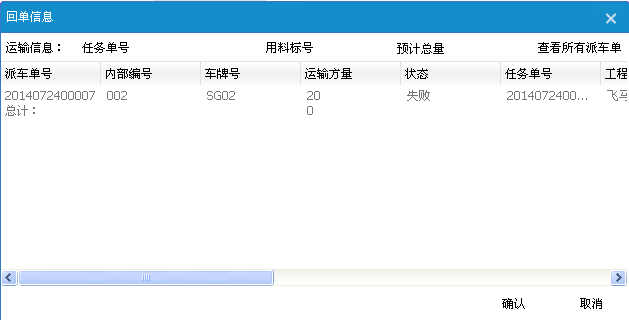

弹出"回单信息"确认，如图58



点击，确认即可回单成功，如图59，蚂蚁线自动消失

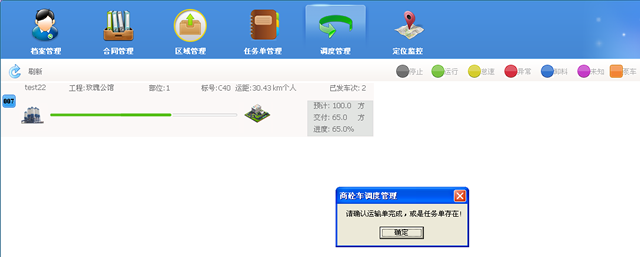

蚂蚁线上有做任务车辆进行回单，回单不成功，提示请确认任务单完成或者任务单存在，如图60



H.如何在调度界面查看厂区，工地，车辆的位置？

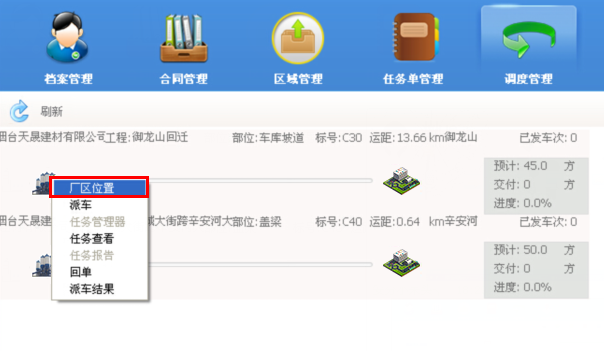

查看厂区位置 在调度界面查看厂区的位置，在蚂蚁线上厂区图标处鼠标右键，如图61



即可跳转到定位监控厂区的地图位置，如图62



查看工地位置：

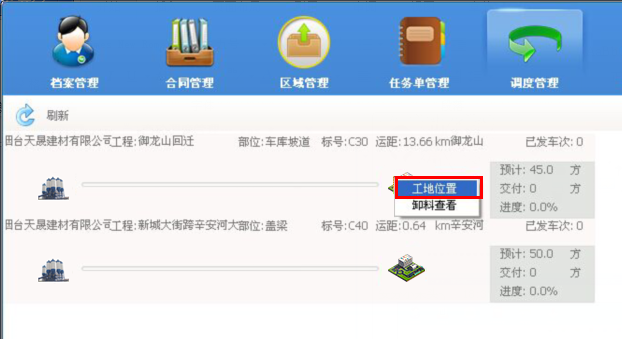

在调度界面查看工地的位置，在蚂蚁线上工地图标处鼠标右键，如图63



即可跳转到定位监控工地的地图位置，如图64



查看车辆位置

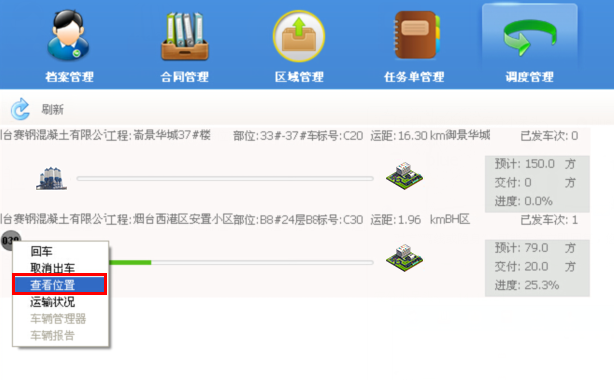

在调度界面查看车辆的位置，在蚂蚁线上车辆图标处鼠标右键，如图65

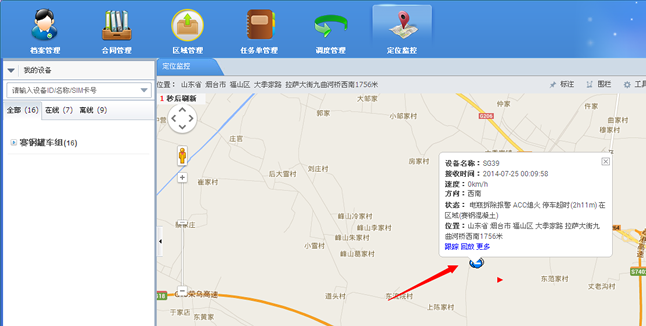

即可跳转到定位监控车辆的地图位置，如图66



I.调度界面如何进行任务查看？

一条蚂蚁线上执行任务车辆太多的时候，超过10之上，需要在任务查看中进行任务查看。

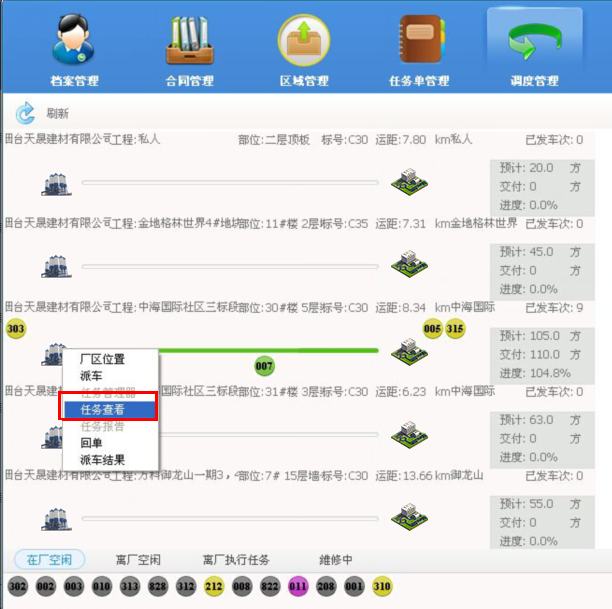

在调度界面蚂蚁线上厂区图标处鼠标右键选择"任务查看"，如图67



弹出任务查看对话框，可以一目了然的查看出执行任务车辆的位置以及执行状态，如图68



J.如何查看运输单信息？

在调度界面如何查看历史运输单信息？

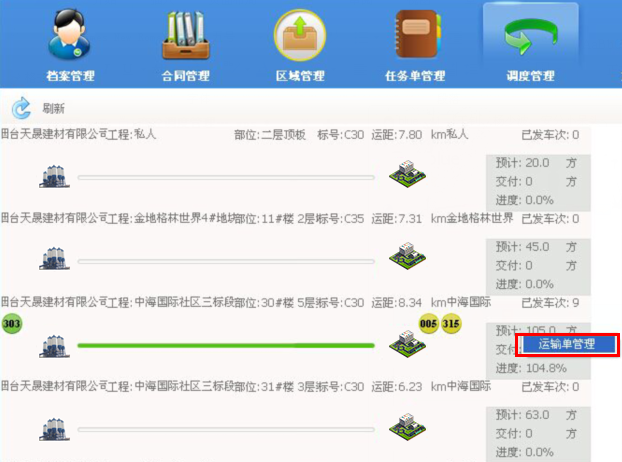

在调度界面进度统计区，鼠标右键选择运输单管理，如图69

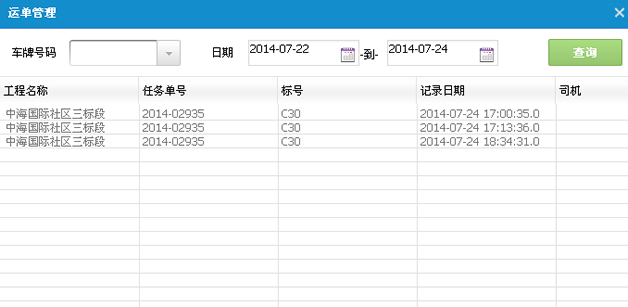

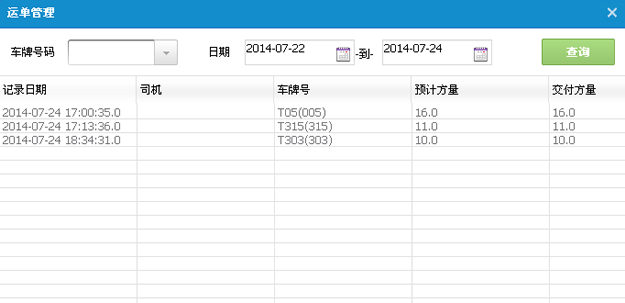

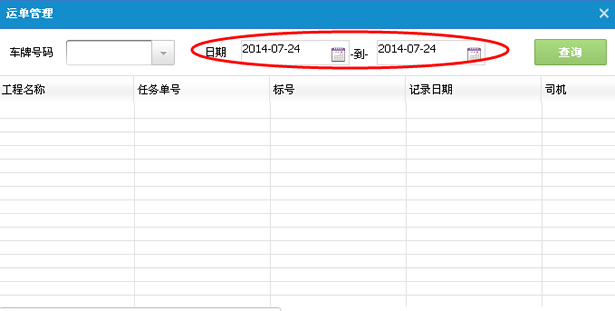

可以选择日期对历史运输单进行查询，如图70



查询出运输单的历史详细信息，包括工程名称，任务单号，车牌号，预计方量，交付方量等详细信息，如图71,72





1、客户档案（委托单位）

2、标注（工程施工地址，不确定位置时先随便找个位置画一下，等确定后可以转移标注的）

3、合同管理（工程信息）

4、任务单管理（工程任务需求信息）

5、调度管理（出现任务的蚂蚁线）

以上为整个业务流程详细操作说明。



五. 商砼车调度客户端如何与企业ERP管理平台对接？

为了方便商砼调度功能和企业ERP管理平台对接，规定了数据库接口，使企业的应用可以整合进GPS客户端，GPS系统与企业管理系统以数据库共享的方式交互数据 ，支持一台GPS系统对接多家企业ERP管理平台。

企业EPR平台数据库建立以下两张视图(或表)即可将企业生产信息引入GPS平台

A.GPS商砼调度软件对接所选的数据库必须是SQLSERVER

B.ERP调度视图应依据以下内容而建，字段名称匹配，若本视图字段名在ERP相关表中没有，保留即可。

1.当天执行的所有任务表（rwdzx）

SQL 语句:

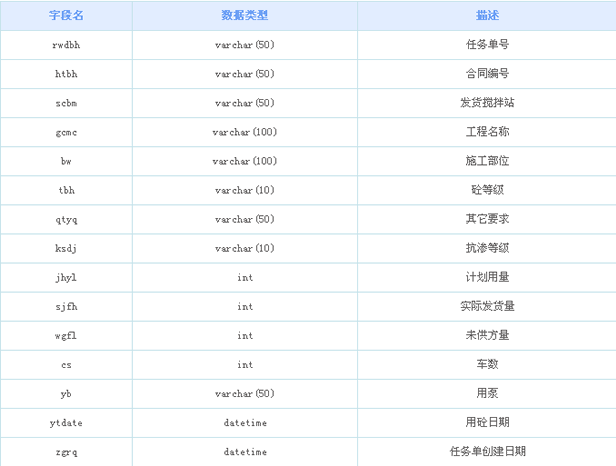

select rwdbh,htbh,scbm, gcmc, bw,tbh,qtyq,ksdj,jhyl,sjfh,wgfl,cs ,yb,ytdate from rwdzx where zgrq >='2013-07-01' order by gcmc 字段解释如图



2.所有正在执行的运输单(tb_ysd)

SQL语句：

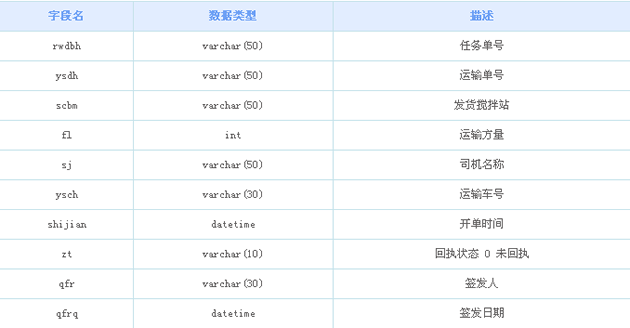

select rwdbh, ysdh,scbm, fl,sj, ysch ,shijian from tb_ysd where zt=0 字段解释如图74

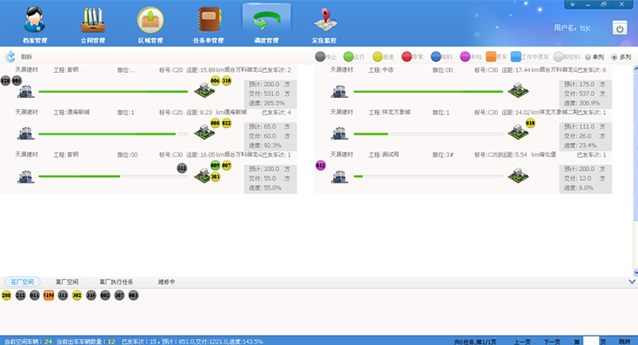

数据库接口对接完成之后，商砼调度客户端调度管理界面自动显示从erp数据库读取过来的任务单，运输单等等其他详细信息，如图75



C.商砼调度客户端与erp商砼调度客户端的区别：

区别一：客户档案信息，合同档案信息，任务单信息不用手动创建，自动从erp数据库读取过来显示在商砼调度客户端界面。

区别二：创建工地标注时，必须填写客户号

创建工地标注时，必须填写客户号标，客户号必须要和ERP管理系统中的合同编号保持一致，否则任务单工程名称读取不到信息；

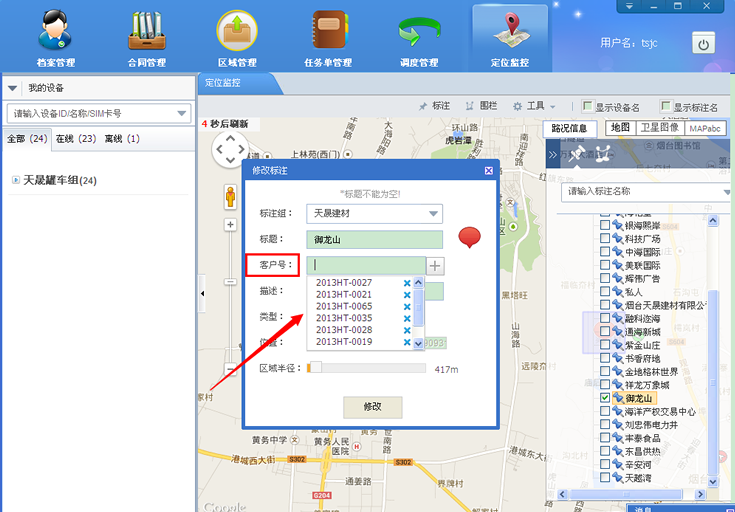

在商砼调度客户端定位监控中bs中添加/修改标注时，填写客户号，如图76



备注：一个客户号只能对应一个标注；一个标注可以对应多个客户号；
